TX120VA-HNV255T000L000光電吊艙由55倍連續變倍可見光相機、具有重量輕、穩定精度高、集成度高、自動目標識別、自動跟蹤等特點,可應用在中、小型無人機上,完成對目標區域的晝夜偵察、監視等任務。
該吊艙已經適配過國內多家主流飛控平臺,可實現與飛控的無縫對接;并可接入本單位ViewControlStudio顯控軟件平臺,協助總體單位快速完成無人機系統的開發。
光電吊艙通過可見光相機實現全天時對地目標的探測、識別和跟蹤,并實時輸出紅外和可見光視頻供任務執行人員查看。
光電吊艙主要應用于偵查、邊防巡邏、人員搜救、森林防火等場景。
一、?實物圖片
?
圖1 產品圖片
二、?產品功能
a)?具有典型目標自動識別、自動跟蹤功能;
b)?具備自檢和故障上報功能;
c)?具備可見光55倍光學變倍;
d)?可見光具備光學變倍、自動對焦、手動調焦、透霧和低照度功能;
e)?具備方位、俯仰和橫滾三自由度運動的能力;
f)?具備航向鎖定/手動搜索/隨動/姿態穩定/跟蹤等多種工作模式;
g)?具備隔離載體擾動,穩定視軸的能力;
h)?具備鎖定/解鎖目標功能,且鎖定目標后吊艙輸出圖像為帶有跟蹤框的圖像;
i)?具備目標自動跟蹤功能,能自動跟蹤目標,具備抗自然干擾的能力;
j)?具備記憶跟蹤功能,目標在短暫丟失后,可短時間內再次捕獲;
k)?具備調節波門大小的功能;
l)?具備跟蹤點切換功能;
m)?可通過串口/百兆網(UDP)與控制站雙向通信,可輸出系統工作狀態、相機工作狀態、光軸位置等信息;
n)?具備百兆網視頻接口(RTSP協議);
o)?具備拍照和錄像功能;
p)?具備快拆功能;
三、?掛載平臺
垂起固定翼無人機、旋翼無人機、系留無人機等。
四、?主要技術參數
型號 | TX120VA-HNV255T000L000 |
可見光相機 |
分辨率 | 1920×1080 |
響應波段 | 0.4μm~0.9μm |
像元尺寸 | 2.8μm |
光學變倍 | 55倍 |
焦距 | 4.25mm~234mm |
視場角 | 62.1°×37.4°~1.5°×0.7° |
變焦方式 | 自動對焦、手動調焦 |
最低照度 | 0.01Lux(黑白) |
伺服平臺 |
方位轉角 | 360°×n(360°連續旋轉) |
俯仰轉角 | -110°~+45°(向上為正) |
橫滾轉角 | -40°~+40° |
框架角精度 | ≤0.3°(1σ) |
穩定精度 | ≤0.1mrad(1σ) |
最大調轉速度 | 方位≥50°/s,俯仰≥50°/s |
最大調轉加速度 | 方位≥20°/s2,俯仰≥20°/s2 |
系統指標 |
圖像跟蹤 | 自動跟蹤選定目標 |
AI識別 | 自動檢測、識別典型目標 |
額定工作電壓 | 24VDC |
供電電壓范圍 | 12V~32VDC |
功率 | 穩定功耗:≤30W(24VDC上電峰值電流≤5A) |
重量 | ≤1Kg |
體積 | ≤120mm×130mm×199mm |
接口 |
控制接口 | RS232/TTL/RS422/百兆網(可選) |
視頻接口 | 百兆網 |
存儲接口 | ≤128G存儲卡(Mini SD卡) |
圖片格式 | jpg格式 |
視頻格式 | avi格式 |
機臂類型 | 斜臂 |
快拆類型 | 帶快拆 |
環境適應性 |
工作溫度 | -20℃~+55℃(-40℃可選) |
存儲溫度 | -40℃~+60℃ |
振動條件 | 加速度為2g;垂直、橫向、縱向三個方向各30min。 |
沖擊條件 | 峰值加速度20g,持續時間11ms |
防護等級 | 可在小雨中飛行 |

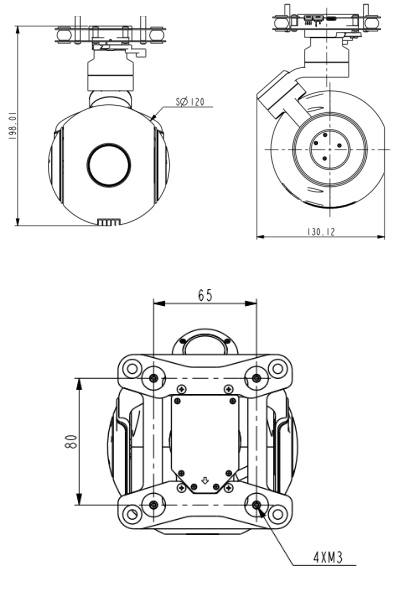

五、?機械尺寸及安裝接口圖

圖2產品機械尺寸圖
