紅外熱像儀

探測器類型

非制冷焦平面探測器

工作波段

8μm～14μm

探測器分辨率

640×512

像元尺寸

12μm

鏡頭焦距

16mm f1.0

視場角

26.3°×21°

偽彩

8

數字變倍

4

噪聲等效溫差

NETD≤50mK

最小可分辨溫差

MRTD≤500mK

可見光

分辨率

1920*1080

響應波段

0.4μm0.8μm

像元尺寸

3.75um

焦距

16mm

視場角

21°×12°

激光測距機

波長

905nm人眼安全

最大測距距離

180m

最小測距距離

15cm

測距精度

5cm

測距頻率

1-100Hz可調

伺服平臺

偏航轉角

-30°～+30°

俯仰轉角

-30°～+90°

框架角精度

≤0.2°

最大搜索角速度

20°/s

最大跟蹤角速度

10°/s

跟蹤角速度精度

角速度不大于土3°/s： 誤差不大于0.3°/s;

角速度大于土3°/s：誤差不大于10%；

失調角信號精度

≤0.1°

隔離度

不大于3% (2Hz, 3°）；

對地跟蹤穩定性

對地跟蹤模式下， 光軸擺動頻率不大于0.5Hz，其與地面垂線的夾角不大于20。

目標識別概率

≥90%

最大調轉速度

30°/s

最大調轉加速度

100°/s2

系統參數

開機準備時間

≤15S（完成自檢）

供電電壓

28±4V

功率

≤24w

重量

650g

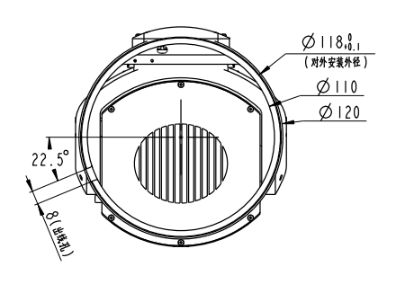

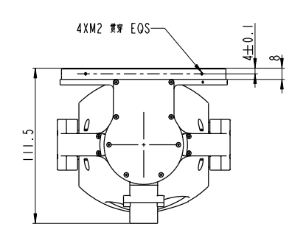

體積

Φ118mm×135mm

接口

控制接口

RS422

視頻接口

以太網

存儲接口

≤128G存儲卡（Mini SD卡）

圖片存儲格式

jpg格式

視頻存儲格式

avi格式

環境適應性

工作溫度

-40℃～+60℃

存儲溫度

-40℃～+60℃

振動條件

加速度為2g；垂直、橫向、縱向三個方向各30min。

沖擊條件

峰值加速度20g，持續時間11ms

防護等級

可在小、中雨中飛行
