ZT190TA兩軸三光轉臺主要由伺服運動框架、傳感器支撐框架、減震器、紅外相機、可見光相機、激光測距機、伺服驅動板、圖像跟蹤板、陀螺儀等部分組成。具有重量輕、穩定精度高和集成度高等特點，可應用在無人車、裝甲車、哨塔上，完成對目標區域的晝夜偵察、監視和目標定位等任務。

光電轉臺通過紅外熱像儀和可見光相機實現全天時對地目標的探測、識別和跟蹤，并實時輸出紅外和可見光視頻供任務執行人員查看。

光電轉臺主要應用于對空探測、對地探測、邊海防、制高點監控、邊境崗哨等場景。

一、?實物圖片

?

圖1 產品圖片

二、?產品功能

a)?具有典型目標自動識別、自動跟蹤功能；

b)?具備自檢和故障上報功能；

c)?具備可見光30倍光學變倍功能；

d)?具備紅外、可見光波段探測能力，能輸出紅外圖像和可見光圖像；

e)?可見光具備光學變倍、自動對焦、手動調焦和低照度功能；

f)?紅外具備電子放大和調色板切換功能；

g)?具備激光測距功能；

h)?具備方位、俯仰兩自由度運動的能力；

i)?具備自動搜索/手動搜索/隨動/自動跟蹤/收藏等多種工作模式；

j)?手動搜索模式下，具備接收控制站指令并完成轉臺操作的功能；

k)?具備隔離載體擾動，穩定瞄準線的能力；

l)?具備鎖定/解鎖目標功能，且鎖定目標后轉臺輸出圖像為帶有跟蹤框的圖像；

m)?具備目標自動跟蹤功能，能自動跟蹤目標，具備抗自然干擾的能力；

n)?具備記憶跟蹤功能，目標在短暫丟失后，可短時間內再次捕獲；

o)?具備調節波門大小的功能；

p)?具備跟蹤點切換功能；

q)?根據激光測距和載車姿態信息可解算目標坐標；

r)?具備目標定位功能；

s)?光學艙氣密;

t)?具備拍照和錄像功能。

三、?搭載平臺

無人車、裝甲車、監控塔等。

四、?主要技術參數

?

五、?機械尺寸及安裝接口

?

?

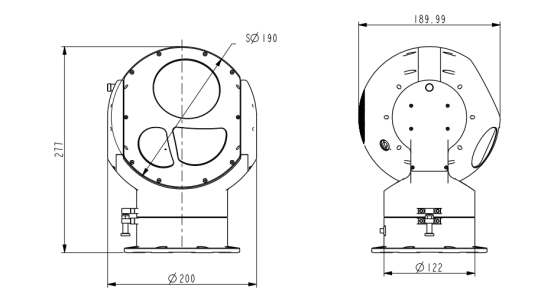

圖2產品機械尺寸圖

?

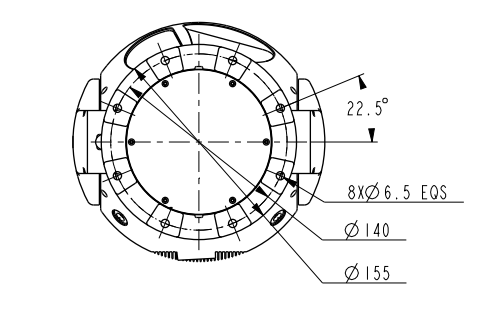

圖3產品安裝接口圖
