S230-Q兩軸四框架三光吊艙主要由非制冷紅外熱像儀、30倍連續變倍可見光相機、激光測距儀、兩軸四框伺服穩定平臺和圖像處理組件（自主識別、跟蹤）組成。具有目標自動識別、超高穩定精度、目標高精度定位等特點，可應用在中、小型無人機和高速無人機上，完成對目標區域的偵察、定位、監視等任務。

光電吊艙通過非制冷紅外熱像儀和可見光相機實現全天時對地目標的探測、識別和跟蹤，并同時實時輸出紅外和可見光視頻供任務執行人員查看。

該吊艙已經適配過國內多家主流飛控平臺，可實現與飛控的無縫對接；并可接入本單位ViewControlStudio顯控軟件平臺，協助總體單位快速完成無人機系統的開發。

該光電吊艙主要應用于偵查、邊防巡邏、人員搜救、森林防火等場景。

一、?實物圖片

圖1 產品圖片

二、?產品功能

a)?具有典型目標自動識別、自動跟蹤功能；

b)?具備自檢和故障上報功能；

c)?具備可見光30倍光學變倍功能；

d)?具備方位、俯仰兩自由度運動的能力；

e)?具備自動搜索/手動搜索/隨動/自動跟蹤/收藏等多種工作模式；

f)?具備隔離載體擾動，穩定瞄準線的能力；

g)?具備鎖定/解鎖目標功能，且鎖定目標后吊艙輸出圖像為帶有跟蹤框的圖像；

h)?具備目標自動跟蹤功能，能自動跟蹤目標，具備抗自然干擾的能力；

i)?具備記憶跟蹤功能，目標在短暫丟失后，可短時間內再次捕獲；

j)?具備調節波門大小的功能；

k)?具備跟蹤點切換功能；

l)?具備目標高精度定位功能；

m)?可通過串口/百兆網（UDP）與控制站雙向通信，可輸出系統工作狀態、相機工作狀態、光軸位置等信息；

n)?具備兩軸四框架結構；

o)?具備多目標檢測功能。

p)?具備拍照和錄像功能；

三、?搭載平臺

垂起固定翼無人機、旋翼無人機、系留無人機等。

四、?主要技術參數

五、?機械尺寸及安裝接口

?

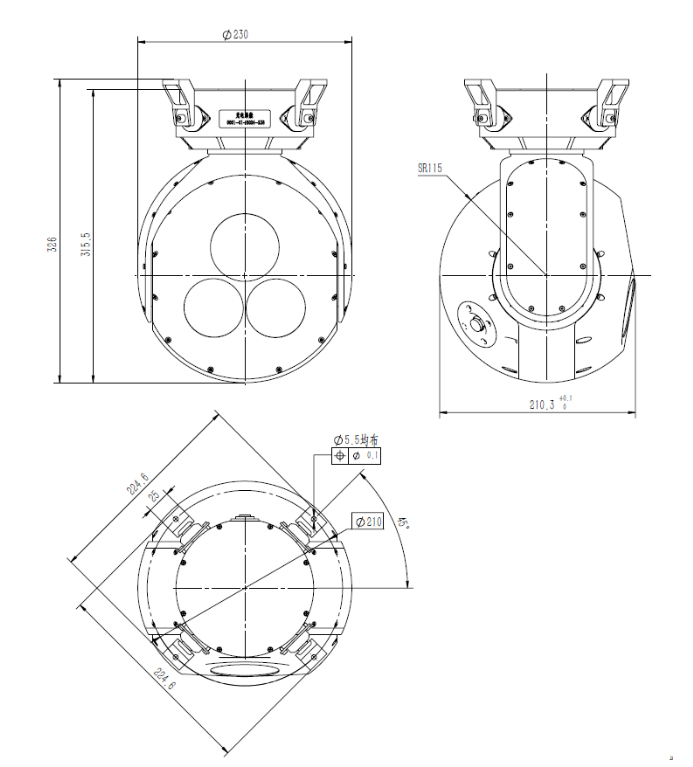

圖2產品機械尺寸圖
