S185DA-Q兩軸四框架雙光吊艙主要由可見光相機、激光測距機、內慣導、兩軸四框伺服穩定平臺和圖像處理組件（自主識別、跟蹤）組成。具有目標自動識別、超高穩定精度、目標高精度定位等特點，可應用在中、小型無人機和高速無人機上，完成對目標區域的偵察、定位、監視等任務。

光電吊艙通過可見光相機實現對地目標的探測、識別和跟蹤，并實時輸出可見光視頻供任務執行人員查看。

該吊艙已經適配過國內多家主流飛控平臺，可實現與飛控的無縫對接；并可接入本單位ViewControlStudio顯控軟件平臺，協助總體單位快速完成無人機系統的開發。

該光電吊艙主要應用于偵查、邊防巡邏、人員搜救、森林防火、目標定位等場景。

一、?實物圖片

?

圖1 產品圖片

二、?產品功能

a)?具有典型目標自動識別、自動跟蹤功能；

b)?具備自檢和故障上報功能；

c)?具備可見光20倍光學變倍功能；

d)?具備方位、俯仰兩自由度運動的能力；

e)?具備自動搜索/手動搜索/隨動/自動跟蹤/收藏等多種工作模式；

f)?具備隔離載體擾動，穩定瞄準線的能力；

g)?具備鎖定/解鎖目標功能，且鎖定目標后吊艙輸出圖像為帶有跟蹤框的圖像；

h)?具備目標自動跟蹤功能，能自動跟蹤目標，具備抗自然干擾的能力；

i)?具備記憶跟蹤功能，目標在短暫丟失后，可短時間內再次捕獲；

j)?具備調節波門大小的功能；

k)?具備跟蹤點切換功能；

l)?具備目標高精度定位功能；

m)?可通過串口/百兆網（UDP）與控制站雙向通信，可輸出系統工作狀態、相機工作狀態、光軸位置等信息；

n)?具備兩軸四框架結構；

o)?具備多目標檢測功能。

p)?具備拍照和錄像功能；

三、?搭載平臺

無人機等機載平臺。

四、?主要技術參數

?

五、?機械尺寸及安裝接口

?

?

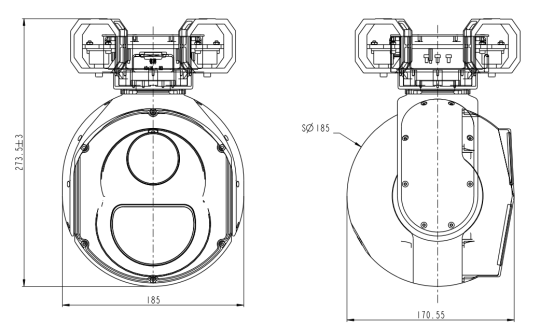

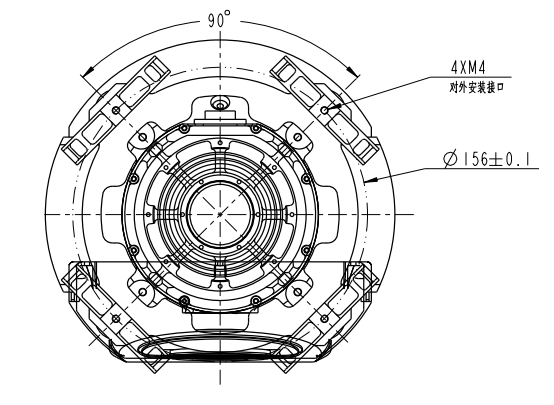

圖2產品機械尺寸圖
