TZ130DB-HNV000T635L305光電吊艙由非制冷紅外熱像儀、激光測距儀、三軸伺服穩定平臺和圖像處理組件（自主識別、跟蹤）組成。具有重量輕、穩定精度高、集成度高、自動目標識別、自動跟蹤等特點，可應用在中、小型無人機上，完成對目標區域的晝夜偵察、監視等任務。

該吊艙已經適配過國內多家主流飛控平臺，可實現與飛控的無縫對接；并可接入本單位ViewControlStudio顯控軟件平臺，協助總體單位快速完成無人機系統的開發。

光電吊艙通過非制冷紅外熱像儀實現全天時對地目標的探測、識別和跟蹤，并實時輸出紅外視頻供任務執行人員查看。

光電吊艙主要應用于偵查、邊防巡邏、人員搜救、森林防火等場景。

一、?實物圖片

?

圖1 產品圖片

二、?產品功能

a)?具有典型目標自動識別、自動跟蹤功能；

b)?具備自檢和故障上報功能；

c)?具備激光測距功能；

d)?具備方位、俯仰和橫滾三自由度運動的能力；

e)?具備航向鎖定/手動搜索/隨動/姿態穩定/跟蹤等多種工作模式；

f)?具備隔離載體擾動，穩定視軸的能力；

g)?具備鎖定/解鎖目標功能，且鎖定目標后吊艙輸出圖像為帶有跟蹤框的圖像；

h)?具備目標自動跟蹤功能，能自動跟蹤目標，具備抗自然干擾的能力；

i)?具備記憶跟蹤功能，目標在短暫丟失后，可短時間內再次捕獲；

j)?具備調節波門大小的功能；

k)?具備跟蹤點切換功能；

l)?具備根據激光測距、無人機位置和姿態信息解算目標坐標；

m)?可通過串口/百兆網（UDP）與控制站雙向通信，可輸出系統工作狀態、相機工作狀態、光軸位置等信息；

n)?具備百兆網視頻接口（RTSP協議）；

o)?具備拍照和錄像功能；

p)?產品具備快拆功能；

?

三、?掛載平臺

垂起固定翼無人機、旋翼無人機、系留無人機等。

?

四、?主要技術參數

五、?機械尺寸及安裝接口圖

?

?

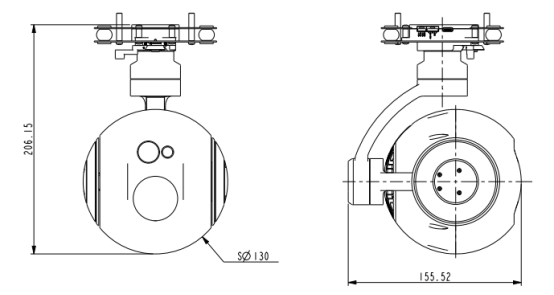

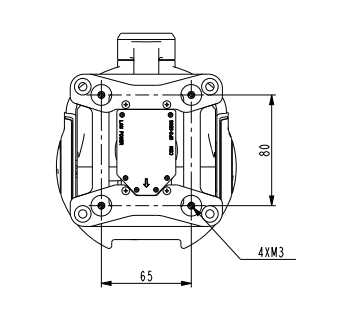

圖2接口、尺寸圖
