IS021FA兩軸四光吊艙主要由可見光相機、非制冷紅外熱像儀、伺服穩定平臺、圖像壓縮、跟蹤系統和電源模塊等組成。產品可以完成目標成像偵查、引導攻擊、景象匹配定位任務，具有可見光和紅外成像能力，具備全天候戰場目標搜索、目標跟蹤定位和引導攻擊的能力。
一、?產品圖片
圖1 IS021FA兩軸四光吊艙
二、?產品功能
a)?具備全天候使用能力；
b)?具備切換可見光、紅外視頻輸出的功能；
c)?具備視軸穩定功能；
d)?具有目標跟蹤功能，選定目標后可實現自動跟蹤；
e)?具有狀態參數、標識框顯隱功能；
f)?具有手動搜索、自動跟蹤、數字導引、掃描功能；
g)?具備自動識別并提示靜/動目標的能力；
三、?掛載平臺
無人機、巡飛彈等。
?
四、?主要技術參數
型號 | IS021FA兩軸四光吊艙 |
紅外熱像儀 |
探測器類型 | 非制冷焦平面探測器 |
工作波段 | 8μm～14μm |
探測器分辨率 | 1280×1024 |
像元尺寸 | 12μm |
鏡頭焦距 | 35mm |
視場角 | 24.8°×19.9° |
廣角可見光 |
分辨率 | 1920×1080 |
焦距 | 4mm |
視場角 | 71.5°×44.1° |
長焦可見光 |
分辨率 | 1920×1080 |
焦距 | 16mm |
視場角 | 20.4°×11.2° |
激光測距機 |
波長 | 905nm |
最大測距距離 | ≥1.2km（能見度≥6Km條件下） |
最小測距距離 | ≤20m |
測距精度 | ≤1m |
測距頻率 | 1～5Hz? |
伺服平臺 |
方位轉角 | -120°～+120° |
俯仰轉角 | -100°～+25° |
穩定精度 | ≤1mrad |
測角精度 | ≤2mrad |
跟蹤精度 | ≤2mrad |
最大角速度 | 60°/s |
最大角加速度 | 60°/s2 |
系統參數 |
開機準備時間 | ≤15S（完成自檢） |
供電電壓 | DC18～30V |
功率 | ≤25W（穩態） |
重量 | ≤850g |
體積 | 101.2mm×92.5mm×67.72 |
接口 |
控制接口 | RS422 |
視頻接口 | 百兆網 |
環境適應性 |
工作溫度 | -40℃～+55℃ |
存儲溫度 | -50℃～+65℃ |
?
五、?機械尺寸
?
?

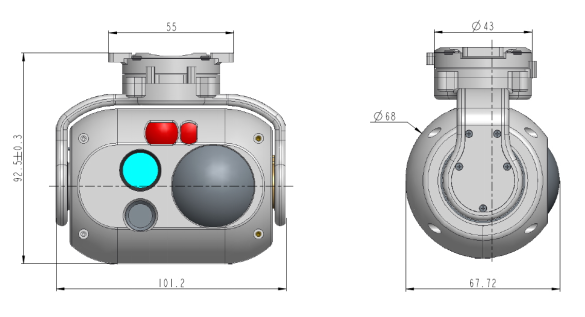

圖2產品外形尺寸圖
?
